光伏接線盒是介于太陽能電池組件構成的太陽能電池方陣和太陽能充電控制裝置之間的連接器。是一門集電氣設計、機械設計與材料科學相結合的跨領域的綜合性設計。太陽能電池組件接線盒在太陽能組件的組成中非常重要，主要作用是將太陽能電池產生的電力與外部線路連接。
太陽能光伏接線盒分晶體硅接線盒、非晶硅接線盒、幕墻接線盒。

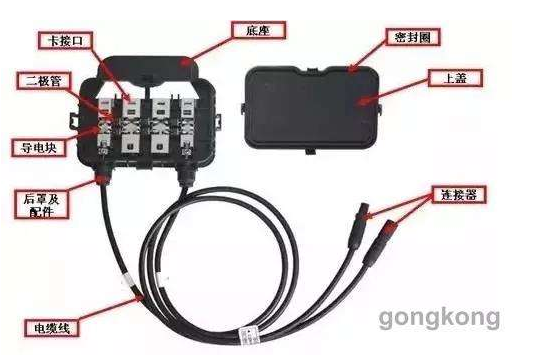

盒體、線纜及連接器三部分構成;
盒體包括：盒底(含銅接線柱或塑料接線柱)、盒蓋、二極管;
線纜分為：1.5MM2、2.5MM2、4MM2及6MM2等這幾種常用的線纜;
連接器分為兩種：
MC3與MC4兩種;
二極管型號：
10A10、10SQ050、12SQ045、PV1545、PV1645、SR20200等
二極管封裝有兩種：R-6 SR 263QCCV~%7DJV8DSFEYC_C.png)
主要技術規格： 較大工作電流 16A 較大耐壓 1000V 使用溫度 -40～90℃ 較大工作濕度 5%～95%(無凝結) 防水等級 IP65 連接線 規格 4mm
光伏接線盒的功率是在標準條件：溫度25度，AM1.5, 1000W/M2下測試出來的。一般用WP表示，也可以用W表示。在這個標準下測試出來的功率稱為標稱功率。
1.外殼采用進口高級原料生產，具有極高的抗老化，耐紫外線能力;
2.適用于室外產時間惡劣環境條件下的使用，使用實效長達25年以上;
3.根據需要可以任意內置2～6個接線端子;
4.所有的連接方式采用快接插入式方式連接。
光伏接線盒內的二極管是作為旁路二極管使用，起到防止熱斑效應，保護組件的作用。組件正常工作時，旁路二極管處于截止狀態，這時存在反向電流，即暗電流，一般小于０.２微安。暗電流會減小組件產生的電流，雖然幅度很小。
從較理想的角度來說，每一個光電池都應連上一個旁路二極管，但因為旁路二極管價格成本的影響和暗電流損耗以及工作狀態下壓降的存在，這樣就很不經濟了。此外，光伏組件各電池片的位置比較集中，接上相應的二極管之后，還得為這些二極管提供充分的散熱條件。
因此，實際運用時一般比較合理的方法是使用一個旁路二極管為多個相互連接的電池分組提供保護。這樣可以降低光伏組件的生產成本，但也會使其性能受到不利的影響。其實，若某串電池片中某一電池片的輸出功率下降。那么這個串電池片，其中包括那些工作正常的電池片，便會因旁路二極管的作用而與整個光伏組件系統隔離。結果就會是整個光伏組件的輸出功率因某一個電池片的失效而出現過多的下降。
光伏接線盒的二極管目前貼裝采取的有點膠和SMT貼裝工藝，二極管的焊接效果直接影響電能轉換。緣如此，蘇州依克賽倫電子科技針對光伏接線盒二極的貼裝研發、設計了幾十種專用治具，達到了二極管的裝聯效率和品質的完美統一。目前在光伏制造行業得到了廣泛的應用和非常好的口碑。
|
